✔ Latihan Soal Un Tbsm Dan Kunci Jawaban

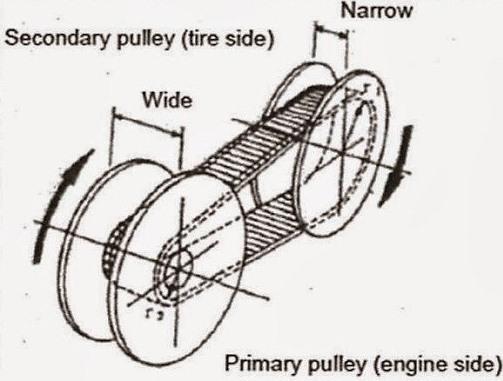

1. Jika piringan pully primer semakin diameter mengecil, maka kelajuan motor lambat lantaran diameter sekunder  v-belt pada pulley akan........

1.  Semakin mengecil

B, Semakin membesar

3. Melebar
4. Besar
5. Tetap

2. Nama komponen B pada gambar di bawah ini yaitu

A. Secondary fixed sheave(pulley tetap)

B, Primary sliding sheave (pulley bergerak)

C. V-belt

D. Primary drive gear shaft

E. Clutch housing

3. Apabila drive gear mengalami keausan  makan perlu dilakukan ….

A. Penyetelan

B. Diberikan pelumas

C, Pengantian

D. Diamkan saja

E. Semua tanggapan benar

4. Berapa kali poros engkol berputar untuk melaksanakan satu kali siklus pembakaran adalah….

A. 4putaran

B. 3putaran

C.1putaran

D, 2 putaran

E. 5putaran

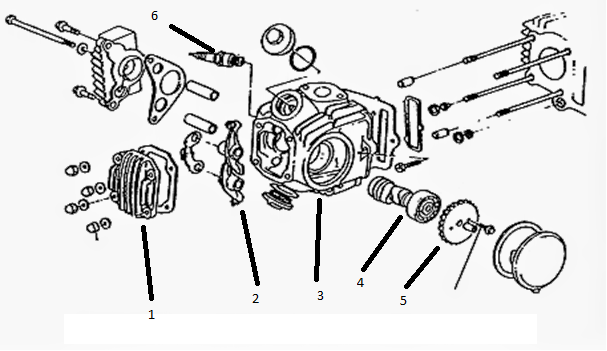

5. Berfungsi sebagai penghasil momen putar ditunjukan pada nomor

A. 2

B. 3

C. 4

D. 5

E, 6

6. Keadaan gangguan sepeda motor gerak mula atau motor starter elektrik kuat arus baterei tidak bisa menggerakan motor starter. Oleh itu, perlu dilakukan pengecekan sikring / fuse pada rangkaian system pengisian yang ditunjukkan padagambar rangkaian system pengisian nomor berapa ?

A. Nomer 4

B, Nomer 2

C. Nomer 3

D. Nomer 5

E. Nomer 1

7. Perhatikan gambar di bawah ini pertama gambar alat ukur yang terpasang pada engine / motor, kedua gambar rangkaian system rem, dari kedua gambar rangkaian itu bekarja berdasarkan….

A. Tekanan udara dan mekanik

B. Tekanan hidrolik dan mekanik

C, Tekanan udara dan hidrolik

D. Tekanan komponen mekanik

E. Tekanan Getaran mekanik

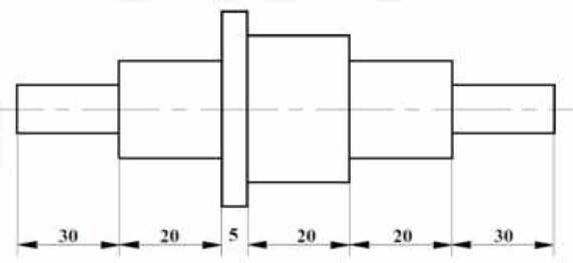

8. Gambar poros bertingkat di bawah ini, besarketebalan garis benda adalah

A. 0,1

B. 0,3

C, 0,6

D. 0.7

E. 0,9

9. Pada gambar rangkaian dibawah ini yaitu termasuk wiring diagram pada sistem …

A. Sistem kelistrikan

B. Sistem pengisian

C. Sistem penerangan

D, Sistem starter

E. Sistem pengapian

10. Pada angka no 1 pada gambar dibawah ini menunjukkan…


A Segi enam

B Ring

C Kepala baut

D Poros

E, Ulir

11. Hasil pengukuran micrometer di bawah ini adalah

A, 19.72 mm

B .10.72 mm

C. 15.72 mm

D. 15.22 mm

E .19.22 mm

12. Tekanan pemampatan atau kompresi pada ruang bakar sangat kuat terhadap keupayaan atau performance tenaga pembakaran pada motor. Oleh itu, pengukuran pemampatan atau kompresi pada ruang bakar memakai alat…

A, Compression tester

B. Pressure gauge

C. Multitester

D. Feeller gauge

E. Dial gauge

13. Apakah nama alat di bawah ini …

A. sikring

B. multitester

C, Tespen dc

D. Tespen ac

E. Avometer

14. Sampah atau limbah dari bengkel sepeda motor yang sulit terurai dan mengakibatkan terjadinya pencemaran lingkungan adalah…

A. Besi

B. Kayu

C. Kertas

D, Plastik

E. Oli

15. Apa yang dimaksud dengan symbol dibawah ini …

A. Bahaya zat kimia beracun

B. Bahaya listrik

C. Hati – hati terhadap listrik

D. Bahaya tersambar petir

E, Bahaya tegangan tinggi

16. Gambar rangakaian system penerangan di bawah kalau memakai 1 lampu besar / headlight daya (w) : 55 watt, Tegangan (v) : 12 Volt kapasitas kuat arus (I) pada sikring / fuse adalah

A, 4,58 atau 5A

B. 9,16 atau 10A

C. 13,73 atau15A

D. 18,32 atau 20A

E. 27,48 atau 30A

17. Perhatikan gambar di bawah ini pada komponen fork pipe merupakan pengukuran secara visual atau indera dalam hal…….

A.Melakukan penyetelan karburator

B, Melakukan pengukuran peregangan yang sesuai pada pipe

  kemudi dilakukan pressing pada fork pipe sampai sesuai

C. Melakukan pengukuran tekanan

D. Mengganti bearing roda

E. Mengganti piringan cakram

18. Perhatikan gambar potongan komponen akses system gas buang, potongan komponen yang sering diperbaiki lantaran getaran bunyi gas buang bising yaitu bagian……

A. Pipa exhause

B. Insulator

C, Sarangan / pipa berlubang

D. Peredam suara

E. Catalyzer

19. Data baterei /Accu kapasitas 40 AH, tegangan : 12 volt pengukuran rerata berat jenis 1,90 diharapkan besar kuat arus pengisian dan usang pengisian secara normal

A. 2 Amper dan 3 jam

B. 2 Amper dan 5 jam

C. 3 Amper dan 6,5 jam

D, 4 Amper dan 7,5 jam

E. 5 Amper dan 8 jam

20. Komponen yang ditunjukan oleh angka 1 yaitu …

A. Spark plug

B. Cylinder head

C. Camshaft

D. Rocker arm

E, Cover head

21. Sepeda motor memakai system pendinginan air, kemudian volume air pada rangkaian system pendinginan mengalami pengurangan yang lebih cepat. Oleh itu, investigasi untuk mengetahui kebocoran pada rangkaian system pendinginan yang memakai air memakai alat…

A. Termostat

B, Radiator tester

C. Hydrometer

D. Odometer

E. Tacho meter

22. Komponen X pada gambar berikut yaitu ...

 A. Conector

B, Fuel indicator

C. Indicator Fuel  sensor

D. Ignition Switch

E. Ignition meter

23. Apabila elemen saringan udara dalam keadaan kotor, maka adonan udara dan materi bakar akan menjadi …

A. Campuran akan menjadi tepat

B. Campuran akan menjadi miskin

C, Campuran akan menjadi kaya

D. Campuran akan menjadi ekonomis

E. Campuran materi bakar dan udara lebih sedikit

24. Keadaan engine / motor memakai rangkaian system materi bakar injeksi dikala konci kontak on lampu menyala kemudian padam, dikala distarter tidak ada tekanan dan keluaran bensin ke injector gangguan yang terjadi adalah…

A. Ada kebocoran udara yang masuk ke rangkaian materi bakar

B. Selang akses bensin bertekanan rusak

C. Main jet longgar mengalami keausan / pengikisan

D, Motor listrik / rotax fuel pump tidak bekerja

E. Saringan bensin banyak endapan

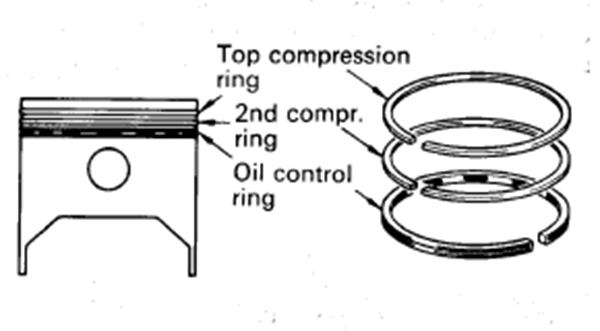

25. Gambar di bawah merupakan urutan pemasangan ring piston motor 4 langkah, tujuan setiap celah ring piston tidak sejajar dan tertukar posisi akan kuat terhadap

A. Aliran Bahan bakar

B. Pengaruh terhadap keausan

C. Percikan pengapian

D. Daya memegas

E, Tekanan kompresi

26. Tekanan kompresi di dalam ruang bakar sangat dipengaruhi oleh penyetelan celah katup.Celah katup terlalu renggang ataupun terlalu rapat akan menjadikan tenaga motorpun juga terjadi perubahan. Maka dalam melaksanakan perawatan sepeda motor rata-rata celah katup yang benar untuk tipe cub yaitu …

A, 0,02 – 0,05 mm

B. 0,2 – 0,5 mm

C. 0,3 – 0,7 mm

D. 0,03 – 0,09 mm

E. 0,5 mm

27. Penyetelan celah katup  yang tidak sempurna pada prosedur katup sanggup mengakibatkan ...

A. Stationer mesin kasar

B, Timbul bunyi berisik

C. Tekanan kompresi tinggi

D. Timbul panas berlebihan

E. Timbul asap berlebihan

28. Akibat dari penyetelan kopling tidak benar yaitu ..

A. Pegas kopling keras

B. Transmisi loncat dengan sendirinya

C, Kopling selip sewaktu ber akselerasi

D. Daya mesin berkurang

E. As Kopling selip sewaktu ber akselerasi

29. Hasil penggukuran ketebalan kanvas kopling rerata = 2,41 mm, STD = 2,6 mm.

Hasil pengukuran celah pelat kopling penekan rerata = 0, 18 mm, STD =

0,20

Perbandingan hasil ukur dan fatwa standar akan

berpengaruh….

A. Kanvas dan pelat kopling menyempit

B. Tali Kopling Putus

C. Terjadinya ukiran antara pelat kopling dan kanvas kopling

D, Kanvas dan pelat kopling merenggang.

E. Daya gesek kopling lebih kuat

30. Diameter luar minimum dari permukaan jurnal poros output roda gigi 2 yaitu …

A. 39,415 mm

B.  33,415 mm

C. 35,415 mm

D. 37,415 mm

E, 38,415 mm

31. Sepeda motor yang menerapkan teknologi CVT, kecepatannya akan berubah-ubah sesuai dengan perubahan radius v-belt, perubahan radius v-belt tersebut sanggup terjadi di karenakan terdapat ...

A, Gaya sentrifugal yang bekerja pada pulley aktivis dan pulley

   yang digerakkan

B. Gaya sentrifugal yang bekerja pada automatic decompression

C. Gaya sentrifugal yang bekerja pada v-belt

D. Perpindahan transmission gear

E. Centrifugal clutch yang bekerja pada gear box

32.  Tanda marking line  padamekanisme rem drum  Brake Sepeda motor gambar berikut berfungsi menunjukan..

A. Pembatas

B, Keausan brake shoes

C. Diameter tromol

D. Keausan brake pad

E. Jarak main bebas

33. Langkah yang benar dalam perbaikan kebocoran pada seal sistim suspensi yaitu ...

A. Pembersihan

B. Penyetelan

C, Penggantian

D.Repair

E. Penambahan pelumas

34. 1.Besi potongan tengah atau bos arm terkikis

2.Bantalan roda belakang aus

3.Mur poros tidak dikencangkan dengan benar

4.Jari-jari longgar atau berubah bentuk

Data diatas yaitu ciri peyebab dari kerusakan …

A. Roda

B. Roda depan bergoyang

C. Roda diam

D, Roda belakang bergoyang

E.Gear

35. Gambar system rangkaian di bawah komponen kelistrikan intrumen adalah………

A. Mengunci pemindahan penyalaan

B. Penghubung penyalaan

C. Sebagai saklar hazard

D. Konci kontak, sikring dan sumber arus bateri

E, Tahanan pada float dan receiver gauge pada fuel meter

36. Perhatikan gambar rangkaian di awah, tiga buah Led topi/payung disusun secara seri dengan Vs sebesar 12V, berapakah R yang harus dipasang ?

A, 135 Ohm

B. 140 Ohm.

C. 145 Ohm.

D. 125 Ohm.

E. 120 Ohm.

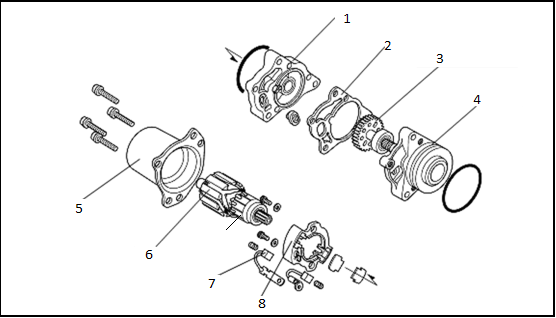

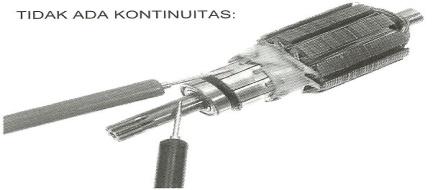

37. Nama komponen pada pengukuran gambar berikut yaitu ...

A. Armature

B, Armature shaft

C. Yoke

D. Brush

E. Bos armature shaft

38. Baterei pada sepeda motor kuat arus pengisian kurang, kemuadian dilakukan pengukuran Voltase pengisian di terminal baterei keadaan motor dihidupkan pada  putaran 5000 rpm diperoleh ukuran STD = 14-15 V kemungkinan kerusakan adalah…

A. Sistem pengapian akan tersendat-sendat

B. Terminal akikotor/berkristal

C, Massa regulator kendor atau regulator rusak

D. Bunga apilistrik pada elektroda menja dikecil

E. Motor sukardihidupkan

39. Pemeriksaan dan pengukuran tahanan atau kendala pada kabel dan terminal pic-up coil memakai piranti Avometer pembacaan besaran atau satuan hasil pengukuran tersebut yaitu ………

A. Joule

B. Volt

C. Ampere

D, Ohm

E. Newton

40.  Pemerikaan dan pengukuran terminal skunder coil, tanpa internal resistor hasil pengukuran STD = 10,7 – 14,5 K Ohm. Jika hasil pengukuran 16,2 K Ohm, artinya lebih besar dari rentang standar adalah

 A. Tahanan ke masa kecil

B. Tahanan Generator pulser

C. Tahanan lebih kecil

D. Tahanan tidak berpengaruh

E, Tahanan atau kendala besar / berlebih

Kunci Jawaban sudah ada diatas kalau anda jeli, kalo memang nggak tau, atau memang ada yang didiskusikan, silahkan bertanya di kolom komentar ...
