SOAL OTOMOTIF PAKET A

21.Pada sebuah ban mengalami keausan yang lebih cepat pada bagian tengah daripada bagian-bagian pinggir permukaan telapak roda, hal ini disebabkan oleh…

A.	Type ban tidak sesuai kondisi jalan
B.	Ukuran ban tidak sesuai spesifikasi
C.	Tekanan ban selalu melebihi spesifikasi
D.	Tekanan ban selalu kurang dari spesifikasi
E.	Kondisi jalan tidak rata dan bergelombang

22.

 Perhatikan gambar diatas !

Tipe rem tromol ada beberapa macam, salah satu tipe rem tromol ibarat pada gambar .22 adalah…

A.	Leading trailing type
B.	Single leading type
C.	Two leading type
D.	Dual two leading type
E.	Duo servo type

23.

                                                     Gambar. 23

Perhatikan gambar diatas !

Pada gambar.23 ditunjukan salah satu investigasi komponen sistem rem, investigasi yang dilakukan yaitu…

A	Tebal kanvas rem dengan tromol rem
B.	keausan kanvas rem dengan tromol rem
C.	Diameter kanvas rem dengan  tromol rem
D.	Keausan diameter tromol dan kanvas rem
E.	Kontak/hubungan kanvas dengan tromol rem

24.

                               Gambar.24

Perhatikan gambar diatas !

Sistem kemudi pada gambar. 24 memakai gear box steering  type…

A.	Recirculating ball type
B.	Rack and pinion type
C.	Warm and sector type
D.	Screw nut type
E.	Integral type

25.Pada waktu mengendarai kendaraan, pengemudi mencicipi kendaraan beroda empat tidak bisa melaju dengan tenang, kendaraan beroda empat lari kekanan dan kekiri, salah satu penyebabnya yaitu free play/kebebasan roda kemudi terlalu besar maka yang harus dilakukan investigasi dan perbaikan pada…

A.	Backlash roda kemudi, bolt joint tie rod
B.	Oli gear box , bolt joint tie rod
C.	Steering shaft, knuckle arm
D.	knuckle arm, steering shaft
E.	Tie rod , relay rod

26.Pada waktu mengendarai kendaraan, sopir mencicipi kendaraan beroda empat cenderung lari kesisi kiri, salah satu penyebabnya adalah…

A.	Toe in roda  depan terlalu besar
B.	Toe in roda belakang  terlau besar
C.	Caster roda kiri lebih besar dari roda kanan
D.	Caster roda kiri lebih kecil dari roda kanan
E.	Camber roda kiri lebih kecil dari roda kanan

27.

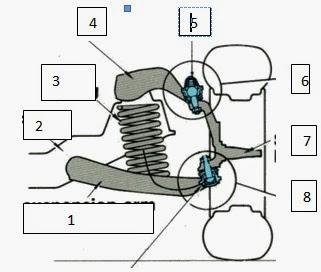

 Perhatikan gambar diatas !

Komponen sistem suspensi antara lain, frame, lower arm, lower bolt joint, pegas suspense ditunjukan pada gambar dengan urutan nomer sebagai berikut…

A.	1-2-8-3
B.	2-1-8- 3
C.	1-2-4-7
D.	2-1-5-7
E.	3-5-7-8

28.

Perhatikan gambar diatas !

Yawing ialah gerakan bodi kendaraan ke arah kanan dan kiri terhadap titik tengah , dilihat dari atas kendaraan, salah satu penyebabnya adalah…

A.	Pegas-pegas suspensi lemah
B.	Pegas-pegas suspensi keras
C.	Stabilizer kafetaria sudah patah
D.	Shock absorber terlalu besar
E.	Strut kafetaria sudah patah

29.Pada waktu kendaraan akan membelok, lampu tanda belok/turn signal menyala tetapi tidak berkedip, komponen yang harus diperiksa/diperbaiki adalah…

A.	Saklar lampu tanda belok
B.	Kabel ground
C.	Relay lampu
D.	Bola lampu
E.	Flaser

30.

 Perhatikan gambar diatas !

Untuk menyalakan lampu kepala /head lamp system maka urutan merangkai komponen sebagai berikut…

A.	Accu- saklar head lamp- saklar utama- relay – sekering – head lamp – tail lamp
B.	Accu – saklar utama – saklar head lamp – relay – sekering - head lamp
C.	Accu – sekering – saklar utama – saklar head lamp – relay – head lamp
D.	Accu – relay – sekering – saklar head lamp – saklar utama – head lamp
E.	Accu – head lamp – sekering – relay – saklar utama – saklar head lamp

31.

Sebuah  kendaraan pada waktu lampu kepala kendali negative di hidupkan , lampu kepala sebelah kanan menyala lebih redup di banding lampu kepala sebelah kiri, salah satu penyebabnya adalah…

A.	Terlalu banyak beban pemakaian arus di kendaraan
B.	Kabel ground lampu kepala kanan kurang baik
C.	Sekering lampu kepala kiri atau kanan putus
D.	Arus pengisian dari alternator lemah
E.	Relay lampu kepala kanan putus

32.

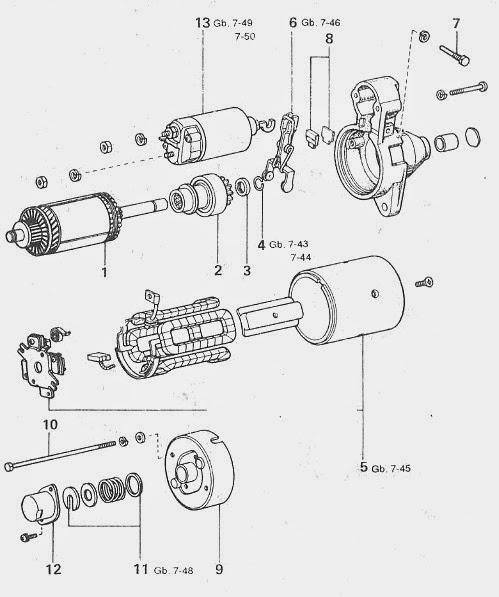

Perhatikan gambar salah satu komponen sistem stater diatas !

Nama – nama komponen motor stater  no. 1 – 5 – 13 adalah…

A.	Rotor , stator, field coil
B.	Armaure, stator, solenoid
C.	Rotor, housing stater, solenoid
D.	Armatur, housing stater/yoke, solenoid
E.	komutator, housing motor stater, field coil

33.Motor stater tidak mau berhenti berputar padahal kunci kontak sudah di posisikan pada “IG”, hal ini disebabkan oleh…

A.	Hold in coil solenoid putus
B.	Pull in coil selonoid putus
C.	Plat kontak solenoid lengket
D.	Roda gigi motor stater stater aus
E.	Terminal 50 bekerjasama dengan ground

34.Pada waktu kendaaraan berjalan, indicator lamp charging menyala berkedip, kemungkinan komponen sistem pengisian yang rusak adalah…

A.	Brush alternator sudah aus
B.	Lampu indicator putus
C.	Voltage regulator putus
D.	Voltage rilai putus
E.	Sekering rusak

35.Pada kendaraan yang dilengkapi sistem AC (Air conditioning system) memiliki beberapa fungsi antara lain….

A.	Mendinginkan mesin mobil
B.	Agar kendaraan ada udara dari luar
C.	Membuat si pengemudi menjadi nyaman
D.	Mengharumkan udara di dalam kendaraan
E.	Mengatur temperature di dalam kendaraan

36.

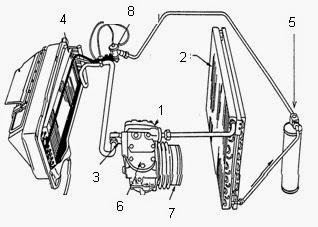

Perhatikan gambar diatas !

Nama-nama komponen sistem AC(Air Conditioner system) pada gb. No. 2- 4 – 6 – 8 adalah…

A.	Evaporator, kondensor, drier, filter
B.	Inlet hose, evaporator, drier dan kondensor
C.	Outlet hose, kondensor, expansion valve dan drier
D.	Radiator, evaporator, expansion valve dan kompresor
E.	Kondensor, Evaporator, kompresor dan expansion valve

37.Pada waktu mesin dihidupkan dan sistem AC di “ON” kan blower menyemburkan hawa yang kurang dingin, ketika dilihat pada beling drier tidak terlihat gelembung-gelembung Freon, kemampuan sistem AC yang menurun ini disebabkan oleh…

A.	Drier rusak
B.	Freon kurang
C.	Kondensor rusak
D.	Freon terlalu banyak
E.	Kompresor tidak berputar

38.

Perhatikan gambar diatas !

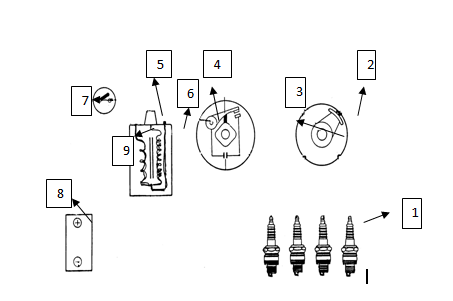

Urut rangkaian sistem pengapian konvensional yang benar ialah sebagai berikut…

A.	11 – 8 – 9 – 1 – 2 – 4 – 3 – 6 – 7 – 5
B.	11 – 9 – 8 – 2 – 1 – 4 – 6 – 3 – 5 – 7
C.	11 – 8 – 9 – 1 – 2 – 4  - 3 - 6 – 5 – 7
D.	11 – 8 – 9 – 1 – 2 – 4 – 6 – 3 – 5 – 7
E.	11 – 8 – 10 – 1 – 2 – 4 – 3 – 5 – 6 – 7

39.Pada waktu mesin dihidupkan terdengar ledakan di knalpot, salah satu penyebabnya adalah…

A.	Ignation timing terlalu mundur
B.	Ignation timing terlalu maju
C.	Dwell angle terlalu besar
D.	Dwell angle terlalu kecil
E.	Platina aus

40.

 Gambar 40

Perhatikan Gambar diatas !

Pemeriksaan/pengukuran battery dengan AVO meter ibarat pada gb. 40 adalah…

A.	Pengukuran tegangan DC
B.	Pengukuran tegangan AC
C.	Pengukuran Arus/Amper
D.	Pengukuran kapasitas battery
E.	Pengukuran tahanan battery

41.

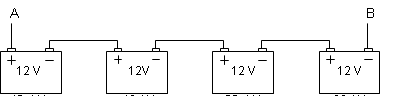

                                                  Gambar 41

Perhatikan gambar diatas !

Besarnya tegangan dan Kapasitas  4 buah battery  yang dirangkai seri ibarat pada gb. 41 adalah…

A.	12 V – 60 AH
B.	48V  - 60 AH
C.	48 V – 120 AH
D.	24 V – 240AH
E.	48 V – 240 AH

42.Sebuah battery arusnya kosong, tertulis angka 60 AH, apabila di isi/charging dengan arus yang besarnya 6 Ampere, maka pengisian battery memerlukan waktu…

A.	6 menit
B.	10 menit
C.	6 jam
D.	10 jam
E.	60 jam

43.Sebuah battery tertulis kode12V N 50 Z L, arti goresan pena L adalah

A.	Tegangan battery
B.	Kapasitas battery
C.	Pabrik pembuat battery
D.	Posisi terminal terbalik
E.	Lebih kecil dari normal

44.

Perhatikan gambar diatas !

Gambar – gambar simbol kelistrikan ibarat gb.1, gb.2, gb.3 dan gb.4 ialah simbol komponen…

A.	Bola lampu, Ground, Battery, Kunci Kontak
B.	Bola  lampu, Ground, Relay, Kunci kontak
C.	Bola lampu, Dioda, Relay, kunci kontak
D.	Relay, Dioda, Battery, kunci kontak
E.	Baterry, Kunci kontak, Ground

45.

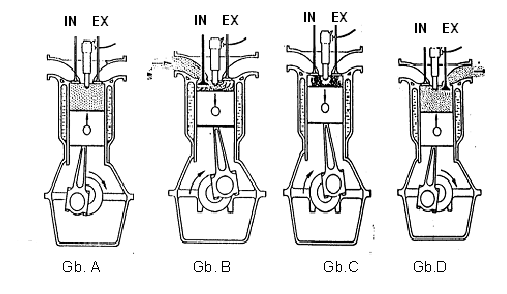

Perhatikan gambar diatas !

Urutan proses kerja motor 4 tak ialah sebagai berikut…

A.	Gb.A – Gb.B  --  Gb. C – Gb.D
B.	Gb.A – Gb.C –  Gb.D – Gb.B
C.	Gb.B – Gb.A- Gb.C – Gb.D
D.	Gb.B – Gb.D – Gb.C – Gb.A
E.	Gb.C – Gb.A – Gb.D – Gb.B

SOAL OTOMOTIF PAKET B

23.

Gambar.23

Perhatikan gambar diatas !

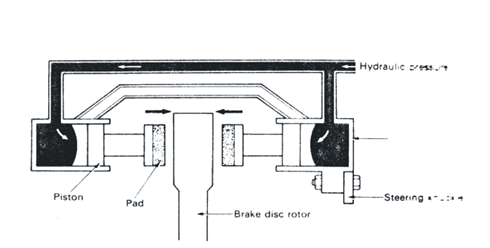

Pada gambar.23 ditunjukan salah satu investigasi komponen sistem rem,piringan investigasi yang dilakukan yaitu…

A.	Kontak/hubungan kanvas dengan Caliper
B.	Diameter kanvas rem
C.	Keausan kanvas rem
D.	Kebocoran caliper
E.	Diameter Disc

24.

 Gambar.24

Perhatikan gambar diatas !

Sistem kemudi pada gambar. 24 memakai gear box steering type…

A.	Recirculating ball type
B.	Rack and pinion type
C.	Warm and sector type
D.	Screw pin type
E.	Screw nut type

25.Pada waktu mengendarai kendaraan, pengemudi mencicipi roda kemudi bergetar salah satu penyebabnya yaitu …

A.	Backlash roda kemudi, bolt joint tie rod
B.	Knuckle arm, steering shaft
C.	Steering shaft, knuckle arm
D.	Ban depan tidak balance
E.	Tie rod , relay rod

26. Pada waktu  kendaraan sehabis posisi berbelok, kendaraan tidak bisa kembali keposisi lurus dengan sendiri, untuk memposisikan lurus sopir harus memutar roda kemudi, salah satu penyebabnya adalah…

A.	Ada beberapa  Bolt joint kocak
B.	Caster roda kiri dan kanan terlalu kecil
C.	Caster roda kiri lebih besar dari roda kanan
D.	Caster roda kiri lebih kecil dari roda kanan
E.	Camber roda kiri lebih kecil dari roda kanan

27.

Gambar.27

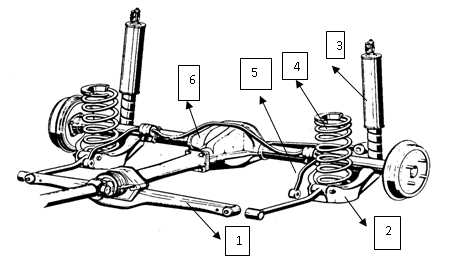

Perhatikan gambar diatas ! Komponen sistem suspensi pada gb. 27 yang ditunjukan pada no.1 – 2- 3-5  adalah …

A.	Frame – Lower arm – Shock absorber – Stabilizer
B.	Housing diferensial – Strut kafetaria – Pegas spring– Pegas torsi
C.	Upper arm – frame – Stabilizer – Torsion  spring
D.	Pegas daun – frame – stabilizer –Torsion spring
E.	Frame – Upper arm – Torsion spring – Shock absorber

28.

 Gambar. 28

Perhatikan gambar diatas !

Rolling terjadi dikala kendaraan membelok atau melalui jalan bergelombang , salah satu penyebabnya adalah…

A.	Pegas-pegas suspensi tidak sama
B.	Shock absorber terlalu besar
C.	Pegas-pegas suspensi lemah
D.	Stabilizer kafetaria patah
E.	Strut kafetaria patah

29.Pada waktu kendaraan akan membelok kekiri, lampu tanda belok/turn signal depan kiri tidak menyala , komponen yang harus diperiksa/diperbaiki adalah…

A.	Bola lampu tanda belok depan kiri
B.	Saklar lampu tanda belok
C.	Kabel ground
D.	Relay lampu
E.	Flaser

30.



 Gambar. 30

 Perhatikan gambar diatas ! Untuk mengoperasikan lampu kepala /head lamp jarakpendek HL

A.	1 – 2 – 3 – 4 – 6 – 10
B.	1 – 3 – 2 – 6 – 4 – 10
C.	1 – 3 – 2 – 6 – 4 – 9
D.	1 – 3 – 2 – 4 – 6 – 9
E.	1 – 3 – 2 – 4 – 6 – 10

31.Sebuah  kendaraan pada waktu lampu kepala di hidupkan , lampu kepala keduanya tidak menyala, salah satu penyebabnya adalah…

A.	Terlalu banyak beban pemakaian arus di kendaraan
B.	Kabel ground lampu kepala kanan kurang baik
C.	Arus pengisian dari alternator lemah
D.	Terminal lampu kepala kiri kotor
E.	Rilai lampu kepala putus

32.

 Gambar. 32

Perhatikan gambar salah satu komponen sistem stater di atas !

Nama – nama komponen motor stater no. 2  – 6 - 13 adalah…

A.	Komutator, housing motor stater, field coil
B.	Kopling, tuas penggerak, solenoid
C.	Rotor, housing stater, solenoid
D.	Armaure, stator, solenoid
E.	Rotor , stator, field coil

33.Suatu kasus pada kendaraan yaitu pada waku kunci kontak diposisikan Start “ST”Motor stater berputar sesaat kemudian mati kemudian berputar lagi demikian terus berulang-ulang. sala satu penyebabnya adalah…

A.	Hold in coil solenoid putus
B.	Pull in coil solenoid putus
C.	Kabel terminal 50 putus
D.	Brush motor stater aus
E.	Field coild putus

34.Pada waktu kendaraan berjalan, indicator lamp charging menyala , padahal arus pengisian normal,  kemungkinan komponen sistem pengisian yang rusak adalah…

A.	Kumparan voltage regulator putus
B.	Brush alternator hampir habis
C.	Isolator terminal B rusak
D.	Lampu indicator putus
E.	Sekering rusak

35.Salah satu fungsi  sistem AC (Air conditioning system) pada kendaraan ialah …

A.	Mendinginkan mesin
B.	Memurnikan udara (purification)
C.	Menghisap udara dari luar kendaraan
D.	Membuat semburan embun didalam kendaraan
E.	Membuat udara di dalam kendaraan berbau harum

36.

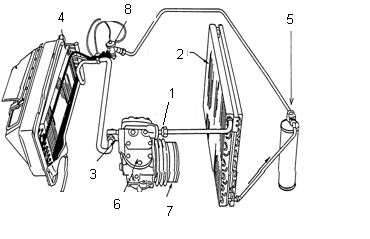

 Gambar. 36



Perhatikan gambar diatas !

Nama-nama komponen sistem AC(Air Conditioner system) pada gb. No. 1- 3 – 5 – 7 adalah…

A.	Kondensor, Evaporator, kompresor dan expansion valve
B.	Radiator, evaporator, expansion valve dan kompresor
C.	Outlet hose, inlet hose, drier, Magnetic switch
D.	Inlet hose, evaporator, drier dan kondensor
E.	Evaporator, kondensor, drier, filter

37.Pada waktu mesin dihidupkan dan sistem AC di “ON” kan blower menyemburkan hawa yang tidak dingin, outlet hose diraba tidak terasa panas hal ini disebabkan oleh…

A.	Freon habis
B.	Drier rusak
C.	Blower rusak
D.	Kondensor rusak
E.	Freon terlalu banyak

38.

                                               Gb. 38

Perhatikan gambar diatas ! Urutan rangkaian sistem pengapian konvensional yang benar ialah sebagai berikut…

A.	8 – 9 – 1 – 2 – 4 – 3 – 6 – 7 – 5
B.	9 – 8 – 2 – 1 – 4 – 6 – 3 – 5 – 7
C.	8 – 9 – 1 – 2 – 4  - 3 - 6 – 5 – 7
D.	8 – 9 – 1 – 2 – 4 – 6 – 3 – 5 – 7
E.	8 – 7  - 9 – 6 – 4 – 5 – 3 – 2 – 1

39.Pada waktu mesin hidupkan terdengar ledakan di karburator, salah satu penyebabnya adalah…

A.	Ignation timing terlalu mundur
B.	Ignation timing terlalu maju
C.	Dwell angle terlalu besar
D.	Dwell angle terlalu kecil
E.	Platina aus

40.

Gambar. 40

Perhatikan gambar diatas !

Pemeriksaan/pengukuran battery dengan pada gb. 40 adalah

A.	Tegangan Battery
B.	Volume elektrolit
C.	Kebocoran battery
D.	Berat Jenis  elektrolit
E.	Ventilasi tutup Baterry

41.

 Gambar.41

Perhatikan gambar diatas ! Besarnya tegangan dan Arus  4 buah battery  yang dirangkai seri ibarat pada gb. 41 adalah…

A.	12V  – 50 AH
B.	12V  -  200AH
C.	48 V – 50 AH
D.	48V  – 100 AH
E.	48 V – 200 AH

42.Sebuah battery arusnya kosong tertulis angka 40 AH, apabila di isi/charging dengan arus yang besarnya 10 Ampere, maka pengisian battery memerlukan waktu…

A.	4 menit
B.	10 menit
C.	40 menit
D.	1 jam
E.	4 jam

43.Sebuah battery tertulis kode 12V NS 50 Z L, arti goresan pena S adalah

A.	Dimensi
B.	Kapasitas
C.	Tegangan battery
D.	Pabrik pembuat battery
E.	Lebih kecil dari normal

44.

        1                     2                              3

                            Gambar. 44

Perhatikan gambar diatas ! Gambar – gambar simbol kelistrikan pada gb.44 yang ditunjukan pada no.1, ,2, dan 3 adalah  komponen…

A.	Bola  lampu, Ground,  Kunci kontak
B.	Sekering, Ignation Coil, Kondensor
C.	Relay, Dioda, Battery, kunci kontak
D.	Baterry, Kunci kontak, Ground
E.	Ground, Battery, Kunci Kontak

45.

 Gambar. 45

 Perhatikan gambar diatas ialah Urutan proses kerja motor 4 tak ialah sebagai berikut…

A.	Gb.A – Gb.B -- Gb.C – Gb.D
B.	Gb.A – Gb.C – Gb.D – Gb.B
C.	Gb.B – Gb.A- Gb.C – Gb.D
D.	Gb.B – Gb.D – Gb.C – Gb.A
E.	Gb.C – Gb.A – Gb.D – Gb.B

SOAL OTOMOTIF PAKET F

A.	Keausan gigi kecepatan
B.	Keusan gigi synchronizer ring
C.	Ketebalan gigi synchronizer ring
D.	Celah (clearance) synchronizer ring
E.	Tinggi gigi synchronizer ring

23.

Gambar di bawah ini memperlihatkan investigasi garden (diffrerential.. Bagian yang diperiksa adalah

A.	Keausan ring gear
B.	Run out (keausaan kerataan putar ring gear)
C.	Backlash ring gear
D.	Backlash ring gear
E.	Jarak antar ring gear

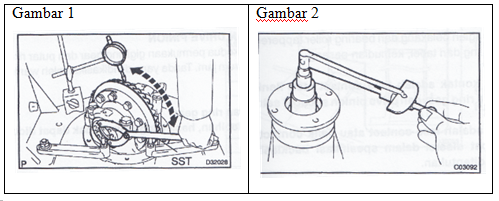

24.Gambar di bawah ini memperlihatkan penyetelan garden (diffrerential).

A.	Gambar 1 penyetelan preload drive pinion, gambar 2 penyetelan backlash ring gear
B.	Gambar 1 penyetelan backlash ring gear, gambar 2 penyetelan lanjutan backlash
C.	Gambar 1 penyetelan backlash ring gear, gambar 2 penyetelan preload drive pinion
D.	Gambar 1 penyetelan celah (clearance) ring gear, gambar 2 penyetelan preload drive pinion
E.	Gambar 1 penyetelan celah (clearance) ring gear, gambar 2 penyetelan lanjutan celah (clearance) ring gear

25.

Perhatikan di bawah ini :pemeriksaan ini harus dilakukan sebelum/setelah mengeluarkan poros roda.Tujuannya ialah untuk mengetahui:

A.	Gerak bebas radial poros
B.	gerak bebas aksial poros
C.	kebengkokan poros
D.	Kebalinagan poros
E.	Keausan kanvas rem

26. Kode spesifikasi ban  Ban radial ultra flat :

225  /  70 – R – 22.5 – 140 – 137 – J

Kode tersebut berarti :

A.	70  berarti lebar ban (cm)
B.	R berarti jenis  ban radial
C.	22.5 berarti tinggi ban (cm)
D.	140 berarti felek  (inchi)
E.	137 berarti kecepatan maksimum yang diizinkan

27.Perhatikan gambar di bawah ini dengan teliti

A.	Bila tromol rem berputar sesuai dengan arah panah maka sepatu rem kiri akan memiliki tekanan pengereman yang lemah (trailing) dan sepatu rem kanan memiliki tekanan pengereman yang tinggi (leading)
B.	Bila tromol rem berputar sesuai dengan arah panah maka sepatu rem kiri akan memiliki tekanan pengereman yang tinggi (leading) dan sepatu rem kanan memiliki tekanan pengereman yang lemah(trailing)
C.	Bila tromol rem berputar sesuai dengan arah panah maka sepatu rem kiri akan memiliki tekanan pengereman yang tinggi (leading) dan sepatu rem kanan memiliki tekanan pengereman yang tinggi (leading)
D.	Bila tromol rem berputar berlawanan dengan arah panah maka sepatu rem kiri akan memiliki tekanan pengereman yang lemah (trailing) dan sepatu rem kanan memiliki tekanan pengereman yang tinggi (leading)
E.	Bila tromol rem berputar berlawanan dengan arah panah maka sepatu rem kiri akan memiliki tekanan pengereman yang tinggi (leading) dan sepatu rem kanan memiliki tekanan pengereman yang lemah

28.Gambar di bawah memperlihatkan cara kerja rem cakram tipe

A.	Double fixed Caliper
B.	Fixed Floating Caliper
C.	Fixed Caliper
D.	Semi fixed Caliper
E.	Floating Caliper

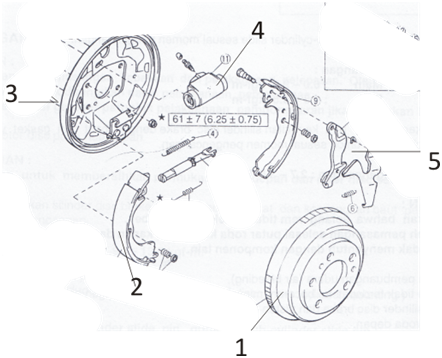

29.Gambar di bawah ialah komponen-komponen rem tromol.Komponen yang diperiksa ketebalannya adalah….

A.	Komponen no 1
B.	Komponen no 2
C.	Komponen no 3
D.	Komponen no 4
E.	Komponen no 5

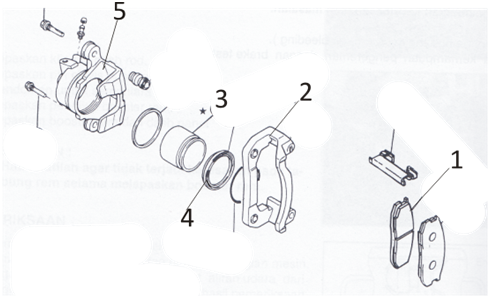

30.Gambar di bawah ialah komponen-komponen rem cakram.Komponen yang mutlak memerlukan udara bertekanan (kompresor) untuk mengusut dan membersihkan kotoran yang sanggup menimbulkan tersumbatnya susukan adalah….

A.	Komponen no 5
B.	Komponen no 2
C.	Komponen no 3
D.	Komponen no 4
E.	Komponen no 1

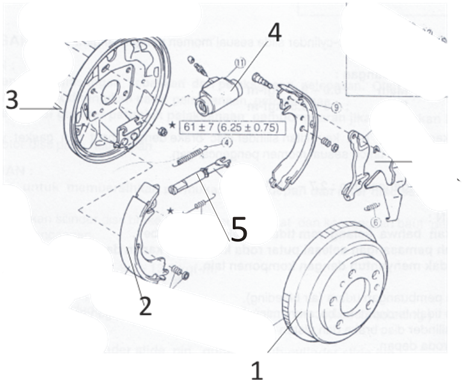

31.Gambar di bawah ialah komponen-komponen rem tromol. Komponen yang digunakan untuk menyetel celah (kerenggangan) sepatu rem adalah….

A.	Komponen no 1
B.	Komponen no 2
C.	Komponen no 3
D.	Komponen no 4
E.	Komponen no 5

32.

Jika free play (gerak bebas) kemudi berlebihan tetapi kondisi streeing gear box assy baik maka yang perlu diperiksa adalah

A.	Kelurusan Steering columb
B.	Keausan Ball joint tie rod
C.	Kebengkokan poros kemudi (steering Shaft)
D.	Keovalan Steering wheel
E.	Keausan ban

33.

Untuk menyetel gerak bebas kemudi komponen yang sanggup distel adalah….

A.	Steering gear box
B.	Keausan Ball joint tie rod
C.	Kebengkokan poros kemudi (steering Shaft)
D.	Keovalan Steering wheel
E.	Keausan ban

34.

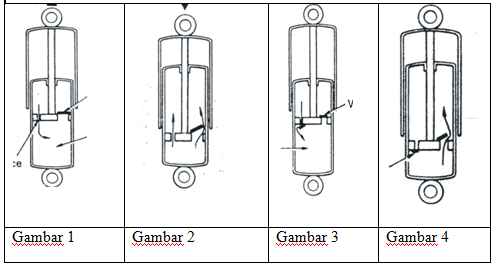

Gambar di bawah ini yang memperlihatkan cara kerja shock absorber kerja tunggal pada dikala tertekan ke bawah ialah ….

A.	Gambar 1 saja
B.	Gambar 2 saja
C.	Gambar3 saja
D.	Gambar 4 saja
E.	Gambar 1 dan 2

35.Gambar di bawah ini yang memperlihatkan cara kerja shock absorber kerja tunggal pada dikala tertekan ke bawah ialah ….

A.	Gambar 1 saja
B.	Gambar 2 saja
C.	Gambar3 saja
D.	Gambar 4 saja
E.	Gambar 1 dan 2

36.

Sistem lampu kepala akrab adakala mati   pada dikala sakelar lampu kepala akrab dihidupkan, sedangkan lampu kepala jauh menyala terang sempurna. Gangguan ini bisa disebabkan oleh kerusakan pada

A.	Relay lampu kepala ada yang mati
B.	Terminal saklar lampu kepala akrab sudah aus
C.	Tegangan pengisian hanya 12 volt
D.	Kabel positif Lampu kepala akrab diameternya lebih besar daripada yang jauh
E.	Lampu kepala  dekat filamennya putus

37.

Pada bola lampu kepala tertera 55/60 watt 12 volt. Lampu tersebut dirangkai untuk system lampu kepala dengan memakai dua relay untuk lampu jauh dan lampu dekat. Pada rangkaian tersebut sebaiknya dipasang pengaman (sekering) sebesar

A.	15 A
B.	20 A
C.	10 A
D.	25 A
E.	30 A

38. Pernyataan-pernyataan berikut ini bekerjasama dengan cara kerja sistem motor starter. Tentukan pernyataan yang paling tepat

A.	Pada dikala kunci kontak terminal ST (50) on dan terminal B (30) pada solenoid sudah terhubung dengan terminal C/F (Field Coil) maka arus dari terminal 50 mengalir ke Pull in Coil dan ke Hold in Coil
B.	Pada dikala kunci kontak terminal ST (50) on dan terminal B (30) pada solenoid sudah terhubung dengan terminal C/F (Field Coil) maka motor starter mulai berputar lambat
C.	Pada dikala kunci kontak terminal ST (50) on dan terminal B (30) pada solenoid belum terhubung dengan terminal C/F (Field Coil) maka arus dari terminal 50 hanya mengalir ke Hold in Coil
D.	Pada dikala kunci kontak terminal ST (50) on dan terminal B (30) pada solenoid belum terhubung dengan terminal C/F (Field Coil) maka motor stater eksklusif berputar cepat
E.	Pada dikala kunci kontak terminal ST (50) on, maka arus dari terminal ST(50) mengalir sebagian ke Pull in Coil dan sebagian ke Hold in Coil

39.

Gambar di bawah bekerjasama dengan cara kerja sistem pengisian dengan memakai alternator dan regulator mekanik 6 terminal.

A.	Mesin hidup dikala kecepatan stasioner
B.	Kunci Kontak On, mesin masih mati
C.	Mesin hidup dikala kecepatan sedang
D.	Mesin hidup dikala kecepatan tinggi
E.	Mesin hidup dikala kecepatan rendah

40.

Gambar di bawah bekerjasama dengan investigasi komponen sistem starter. Antara kutub positif  batere dan terminal B (30) solenoid dipasang Amper meter

Pemeriksaan ini dilakukan untuk memeriksa

A.	Hold in Coil
B.	Pull in Coil
C.	Kinerja motor tanpa beban
D.	Kinerja motor dengan beban ringan
E.	Kinerja motor dengan beban penuh

41.

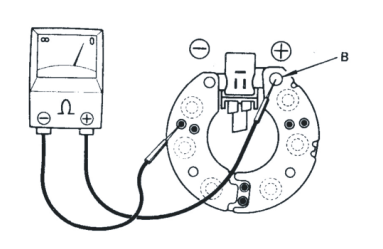

Gambar di bawah bekerjasama dengan investigasi komponen sistem pengisian.

Pemeriksaan ini dilakukan untuk memeriksa

A.	Tahanan Rotor Coil
B.	Tahanan Stator Coil
C.	Rectifier Holder (diode) positif
D.	Rectifier Holder (diode) Negatif
E.	Tahanan sikat (brush)

42.

Pernyataan berikut bekerjasama dengan cara mendiagnosa kerusakan pada sistem starter . Tentukan pernyataan yang paling tepat

A.	Panjang sikat (brush) yang sudah kurang dari standar batas limit sanggup menimbulkan motor stater cepat panas
B.	Bushing (bos) poros motor yang aus sanggup menimbulkan arus yang mengalir ke motor starter menjadi kecil, sehingga motor berputar lambat
C.	Poros motor starter yang bengkok sanggup bergesekkan dengan sepatu kutub magnet sehingga motor stater berputar lambat
D.	Hold in Coil yang rusak sanggup menimbulkan motor starter berputar lambat
E.	Pull in Coil yang rusak sanggup menimbulkan motor starter berputar lambat

43.

Pernyataan-pernytaan di bawah ini bekerjasama dengan cara kerja AC mobil. Pilihlah pernyataan yang paling tepat

A.	Gas Refrigran dari evaporator dengan suhu dan tekanan rendah mengalir ke kompresor
B.	Gas Refrigran dari evaporator dengan suhu dan tekanan tinggi  mengalir ke kompresor
C.	Cairan Refrigran dari evaporator dengan suhu dan tekanan rendah mengalir ke kompresor
D.	Cairan Refrigran dari evaporator dengan suhu dan tekanan tinggi mengalir ke kompresor
E.	Gas Refrigran dari kompresor dengan suhu dan tekanan rendah mengalir ke kondensor

44.

Untuk mengisi refrigran (Freon) melalului susukan tekanan tinggi dengan memakai manometer, salah satu langkah yang harus dilakukan adalah

A.	Kran tekanan rendah manometer dibuka sedikit semoga refrigran yang mengalir ke kompresor berwujud gas
B.	Menutup kran tekanan tinggi bila tekanan pada susukan tinggi telah mencapai 25 Kg/cm2  pada putaran 2000 rpm
C.	Menutup kran tekanan rendah bila tekanan pada susukan rendah telah mencapai 15 Kg/cm2  pada putaran 2000 rpm
D.	Menutup kran tekanan rendah bila tekanan pada susukan rendah telah mencapai 12 Kg/cm2  pada putaran 2000 rpm
E.	Menaikkan tekanan  Freon  dalam tabung dengan cara memanaskan freon dengan alat pengisian khusus (charging station)

45.

Pernyataan-pernyataan berikut bekerjasama dengan cara mendiagnosa gangguan pada system AC mobil

Pilihlah pernyataan-pernyatan berikut yang paling tepat

A.	Tekanan pada susukan tekanan rendah 1,5 kg/cm2 s/d 2,5 kg/cm2 pada putaran 1500 rpm sanggup menimbulkan AC kurang dingin
B.	Tekanan pada susukan tekanan tinggi 15 kg/cm2 pada putaran 1500 rpm sanggup menimbulkan AC kurang dingin
C.	Tekanan pada susukan tekanan tinggi 25 kg/cm2 pada putaran 1500 rpm sanggup menimbulkan AC terlalu dingin
D.	Tekanan pada susukan tekanan rendah 1,5 kg/cm2 s/d 2,5 kg/cm2 pada putaran 1500 rpm memperlihatkan katup perluasan rusak
E.	Tekanan pada susukan tekanan tinggi 25 kg/cm2 pada putaran 1500 rpm sanggup memperlihatkan refrigran dalam system terlalu banyak



SOAL OTOMOTIF TENTANG EFI

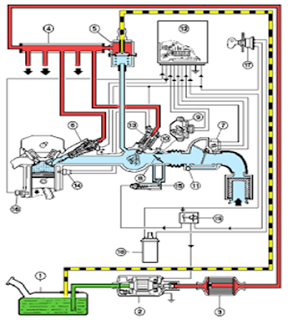

1. Dari gambar di bawah ini nama komponen sistem EFI yang ditunjukkan oleh no. 8, 9, dan 12 adalah......


a. Pompa BB, Saringan BB, dan Delvery valve
b. Regulator tekanan, Injector, dan Air flow meter
c. Throttle, Throttle position sensor, dan ECU
d. Ignition coil, penyetel CO, dan Fuel pump rellay
e. Water temperature sensore, Idle speed control, dan Crankshaft position sensore

2. Komponen sistem EFI di bawah ini yang berfungsi untuk mendeteksi sudut putaran poros engkol dan putaran mesin ialah .....
a. Throttle position sensor
b. Crankshaft position sensore
c. Idle speed control
d. Water temperature sensore
e. Camshaft position sensore

3. Pada beberapa kendaraan beroda empat keluaran terbaru guna untuk memasukkan gabungan materi bakar dan udara dalam perbandingan yang tepat dan masuk ke dalam silinder pada semua kondisi kerja mesin, sistem tersebut ialah ......
a. ECU                                      d. ESA
b. ECT                                      e. ISC
c. EFI

4. Alat ini merupakan otaknya dari sistem EFI yaitu .....
a. ECT                                      d. ESA
b. ECU                                      e. ISC
c. MPS

5. Pada kendaraan TOYOTA sistem EFI yang digunakan terdapat dua jenis, yaitu .....
a. Type S dan E                        d. Type D dan L
b. Type E dan F                        e. Type L dan S
c. Type F dan D

6. Berdasarkan cara penyembprotan materi bakar yang masuk ke dalam intake manifold dengan memakai dua type, salah satunya type "Luft" yang berarti .....
a. Tekanan                               d. Kecepatan
b. Semprotan                            e. Putaran
c. Udara

7. Menghidupkan mesin pada temperatur air pendingin pada temperatur rendah bekerjanya Cold-Start Injector dikontrol oleh .....
a. Ignition switch                      d. Injection time switch
b. Ignition coil                          e. Start Injection time switch
c. Injection switch

8. Sistem EFI type "DRUCK" secara tidak eksklusif mendeteksi jumlah udara yang dikirim ke mesin dengan jalan mensensor kevakuman yang terjadi atau mensensor tekanan pada intake manifold dengan memakai ......
a. PIM                                       d. ECT
b. EFI                                        e. ISC
c. ECU

9. Pada sistem EFI type "DRUCK" urutan udara yang masuk dari air cleaner dialirkan mesin melalui .......
a. Throttle body - air intake chamber - intake manifold
b. Throttle body - intake manifold - air intake chamber
c. Air intake chamber - Throttle body - intake manifold
d. Intake manifold - Throttle body - air intake chambe
e. Throttle body - intake manifold - air intake chamber - air valve

10. Intake air temperature sensore dan barometric pressuer sensor terpasang pada .....
a. MPS                                       d. ECU
b. TDC                                       e. Throttle body
c. AFS

11. Sebuah sensore yang mengukur banyaknya udara yang masuk dan terpasang pada air cleaner ialah .....
a. Intake air temperature sensore
b. Throttle position sensore
c. Coolant temperature sensore
d. Motor position sensore
e. Air flow sensore

12. Sensor yang mendeteksi getaran cylinder block yang disebabkan oleh knocking dan memperlihatkan output berupa tegangan yang setara dengan intensitasnya ialah ....
a. Intake air temperature sensore
b. Detonation sensore
c. Coolant temperature sensore
d. Motor position sensore
e. Air flow sensore

13. Sensore throttle valve terpasang pada poros throttle valve akan merubah resintasi dari resistor yang akan merubah tegangan pada terminal output posisi throttle, hal ini memungkinkan engine control unit untuk mendeteksi .......
a. Air valve                                     d. Throttle valve
b. Coil selenoid                               e. Throttle valve menutup
c. Flunger

14. Sensor yang merubah kecepatan menjadi suatu signal pulsa dan memasukanya ke engine unit yang kemudian memperlihatkan pengaturan kecepatan idle ialah .....
a. Oxygen sensore
b. Detonation sensore
c. Air conditioner switch
d. Motor position sensore
e. Air flow sensore

15. Ketika AC dihidupkan yang memperlihatkan tegangan baterai ke engine control unit ialah .....
a. Oxygen sensore
b. Detonation sensore
c. Air conditioner switch
d. Motor position sensore
e. Air flow sensore

16. Pada fuel system, materi bakar ditekan oleh pompa listrik tipe turbine yang dipasang di dalam tangki materi bakar (fuel tank) kemudian disalurkan ke injector-injector melalui ....

a. Fuel pipe                                        d. Fuel pump

b. Dilivery pipe                                  e. Pressure regulator

c. Fuel filter

17. Untuk mendapat jumlah injeksi yang tepat dan tekanan materi bakar pada fuel pressure dan kevakuman pada intake manifold harus dipertahankan pada tekanan .......

a. 1,90 Kg/Cm2                                  d. 1,5 Kg/Cm2

b. 2,9 Kg/Cm2                                    e. 2,5 Kg/Cm2

c. 3,9 Kg/Cm2

18. Cold star injector menyemprotkan materi bakar ke dalam air intake chamber selama mesin di start pada temperature ........

a. 18 oC                                             d. 35 oC

b. 23 oC                                             e. 40 oC

c. 30 oC

19. Sensor yang mengubah temperature udara masuk ke engine menjadi tegangan dan mengirimkanya ke engine control unit ialah .......

a. Intake air temperature sensore
b. Throttle position sensore
c. Coolant temperature sensore
d. Motor position sensore
e. Air flow sensore

20. Sensor yang merubah tekanan barometer menadi tegangan dan mengirimkanya ke engine control unit ialah .....
a. Intake air temperature sensore
b. Throttle position sensore
c. Coolant temperature sensore
d. Motor position sensore
e. Air flow sensore

21. Untuk memilih perbandingan apakah udara - fuel lebih kaya atau lebih tipis dari perbandingan udara - fuel stoichiometric ialah ....

a. Intake air temperature sensore

b. Detonation sensore

c. Coolant temperature sensore

d. Motor position sensore

e. Oxygen sensore

22. Yang mengubah ada atau tidaknya beban power steering menjadi tegangan tinggi dan rendah dan memasukanya ke engine control unit sebagai input, kemudian akan mengatur idle speed control servo menurut signal ialah .......

a. Oxygen sensore

b. Detonation sensore

c. Air condition switch

d. Power steering fluid pressure switch

e. Air flow sensore

23. Yang berfungsi untuk mengatur tekanan materi bakar pada pipa delivery semoga tekanan tetap stabil ialah .......

a. Fuel pump                                       d. Pressure regulator

b. Fuel tank                                         e. Delivery pipe

c. Fuel filter

24 Sebagai penampung materi bakar tekanan tinggi bagi injector ialah ......

a. Fuel pump                                       d. Pressure regulator

b. Fuel tank                                         e. Delivery pipe

c. Fuel filter

25. Untuk menjamin perbandinagn udara dan materi bakar yang bahwasanya pada mesin oleh peralatan elektronik yang mendeteksi banyak sekali kendaraan ialah sistem ......

a. ECU                                                d. ECT

b. EFI                                                  e. ESA

c. ISC

26. Perlengkapan aksesori yang dipasang pada air intake chamber yang memiliki kemampuannya untuk menghidupkan engine pada temperatur rendah ialah .....

a. Fuel system                                     d. Cold start injector

b. Electronic control                            e. Fuel filter system

c. Fuel pump system

27. Sensor yang berfungsi untuk mengirim signal tekanan vacuum pada ECU untuk mengontrol dikala penyalaan ialah ......

a. MPS                                                 d. ESA

b. EFI                                                   e. ISC

c. ECT

28. Komponen-komponen kerja dari electronic spark advancer di bawah ini yang tidak termasuk komponen actuator ialah ....

a. Igniter                                              d. Spark plug

b. Ignition coil                                     e. Distributor sensore

c. Distributor

29. Untuk mengontrol jumlah materi bakar yang diinjeksikan ke dalam silinder menurut masuknya sensor ialah .....

a. Fuel system

b. Electronic control system

c. Fuel pump system

d. Air induction system

e. Fuel filter system

30. Saat mesin di satrter atau mesin hidup maka fuel pump bekerja menghisap materi bakar dari fuel tank dan menekan ke deliveru pipe dengan terlebih dahulu disaring oleh fuel filter ini termasuk prinsip kerja ....

a. Fuel system

b. Electronic control system

c. Fuel pump system

d. Air induction system

e. Fuel filter system

31. Engine control unit akan memperlihatkan pengaturan penyemprotan fuel pada engine yang akan hidup menurut .....

a. Ignition coil

b. detonation sensore

c. Ignition switch

d. Electric load switch

e. Air flow sensore

32. Yang memperlihatkan input signal ON/OFF switch dari peralatan ke control unit bila ada sebuah switch peralatan yang memerlukan listrik yang besar atau memiliki beban listrik yang besar selama idle ialah ......

a. Electric load switch

b. detonation sensore

c. Air condition switch

d. Power steering fluid pressure switch

e. Air flow sensore

33. Banyaknya semprotan ditentukan oleh .....

a. Banyaknya materi bakar di dalam tanki

b. Besar kecilnya pipa

c. Lamaya needle valve terbuka

d. Banyak sedikitnya udara masuk

e. Electric load switch

34. Alat yang digunakan untuk mendiagosa apabila terjadi malfungsi pada komponen sistem EFI ialah .....

a. Engine analizer

b. Tune up tester

c. Scanntool

d. Dial bore gauge

e. Smoke tester

35. Apabila terjadi kerusakan/malfungsi pada komponen sistem EFI maka akan ditandai indicator yang mengedip pada dashboard dengan simbol .....

a. Gambar mesin

b. Gambar Accu

c. Gambar oli menetes

d. LampTurn signal

e. Hurup "P"

PILHAN GANDA

 Pilihlah salah satu balasan yang anda anggap benar A, B, C D atau E

1.    Sistem penyejuk udara ialah salah satu cuilan dalam kendaraan yang berfungsi untuk kenyamanan dalam ruang penumpang, konstruksi  sistem penyejuk udara terdiri – dari

     A.      Evaporator, Kompresor, Kondensor, Receiver Dryer, Katup Ekspansi, Blower

     B.      Kompresor, Evaporator, Radiator, Kondensor, Receiver  Dryer, Katup Ekspansi, Electrik Fan

     C.      Kompresor, Kondensor, Pompa sentrifugal, katup ekspansi, Blower

     D.      Radiator, Pompa sentrifugal, thermostat, kondensor, kompresor, Receiver Dryer, Evaporator

     E.       Kondensor, Katup Ekspansi, Evaporator, water jacket, thermostat, Receiver dryer, Katup Ekspansi, Blower, Refrigeran

     2.    Pada sistem penyejuk udara komponen yang berfungsi untuk merubah gas dalam tekanan dan suhu rendah menjadi gas dalam suhu dan tekanan yang tinggi ialah ………..

             A.      Evaporator

             B.      Kondensor

             C.      Kompresor

             D.      Receiver dryer

             E.       Blower

    3.    Katup perluasan pada sistem penyejuk udara berfungsi untuk …………..

            A.      Memampatkan refrigerant

            B.      Merubah regrigerant cair tekanan rendah menjadi gas dalam tekanan tinggi

            C.      Mensirkulasikan udara kedalam ruang penumpang

            D.      Merubah cairan refrigerant dalam suhu dan tekanan tinggi menjadi suhu dan tekanan yang rendah

            E.       Merubah gas refrigerant tekanan dan suhu yang tinggi menjadi cairan refrigerant dalam suhu dan tekanan rendah

     4.    Disajikan gambar sistem AC kendaraan beroda empat dibawah ini. Kondisi refrigerant pada susukan nomor 1 hingga 2 pada dikala mesin hidup ialah ……………..

            A.      Cairan tekanan rendah dan temeratur rendah

            B.      Gas tekanan rendah dan temperature rendah

            C.      Cairan tekanan tinggi dan temepratur tinggi

            D.      Gas tekanan tinggi dan temperature tinggi

            E.       Cairan tekanan rendah

5.       Pada gambar soal no. 4 diatas kondisi refrigerant pada susukan 7 hingga 8 pada dikala mesin hidup adalah…..

      A.      Cairan refrigerant dalam tekanan dan suhu yang tinggi

      B.      Refrigeran dalam bentuk gas bertekanan dan suhu tinggi

      C.      Cairan refrigerant dalam suhu dan tekanan rendah

      D.      Gas refrigerant dalam suhu dan tekanan rendah

      E.       Cairan refrigerant tekanan tinggi dan gas tekanan tinggi

      6.       Urutan siklus pendinginan yang benar ialah ……………..

      A.      Compresor – evaporator – Dryer – Condensor – Expansion valve

      B.      Compresor – condenser – Dryer – Evaporator – Expansion valve

      C.      Compresor – condenser – Dryer – Expansion valve – evaporator

      D.      Compresor – Dryer – condenser – expansion valve – evaporator

      E.       Compresor – expansion valve – dryer – evaporator – condenser

      7.       Dibawah ini ialah termasuk zat pendingin (refrigerant) kecuali …………

      A.      R 12

      B.      R 134a

      C.      Zat asam

      D.      HFC 22

      E.       Liquid Petrolium Gas

      8.       Apabila kondisi udara  dalam ruang penumpang tidak sejuk hal ini disebabkan oleh kurangnya refrigerant didalam sistem. Langkah – langkah pengisian refrigerant adalah

      A.      Penggunaan pompa, pengisian awal (cair), pengisian lanjut (gas), pemasangan manifold gauge, pemasangan thermostat

      B.      Pemasangan thermostat, pemasangan manifold gauge, penggunaan pompa, pengisian wal (gas) dan pengisian lanjut (cair)

      C.      Pemasangan manifold gauge, penggunaan pompa vacuum, pengisian awal (cair), pengisian lanjut (gas)

      D.      Pemasangan manifold gauge, penggunaan pompa air, pengisian awal (gas), pengisian lanjut (cair)

      E.       Pengisian awal (cair), pengisian lanjut (gas), pemasangan pompa, pemasangan manifold gauge

      9.       Refrigeran yang digunakan pada sistem penyejuk udara merupakan suatu komposisi kimia yang disebut “R 12” (CFC) atau R 134a (HCFC). Dibawah ini yang bukan termasuk kedalam sifat – sifat refrigerant R 12 ialah ………..

      A.         Tidak beracun

      B.         Tidak menimbulkan karat

      C.         Tidak sanggup meledak atau terbakar

      D.         Praktis bercampur dengan oli

      E.          Lebih ringan dari udara

     10.   Pada sistem kelistrikan penyejuk udara , komponen yang berfungsi untuk melindungi sistem apabila tekanan didalam sistem terlalu tinggi atau terlalu rendah ialah ……

            A.         Thermostat

            B.         Saklar tekan ganda (dual pressure switch)

            C.         Sekring (fuse)

            D.         Relay

            E.          Kopling magnet

      11.   Sistem AC berkhasiat untuk mengontrol kelembaman udara dalam mobil, komponen AC yang berfungsi merubah gas menjadi cairan refrigerant ialah …………….

            A.         Expansion valve

            B.         Compressor

            C.         Evaporator

            D.         Condensor

            E.          Dryer

     12.   Apabila tabung pengindra suhu bocor dan katup perluasan rusak hal ini sanggup menyebabkan

            A.         Udara tidak dingin

            B.         Blower tidak bekerja

            C.         Terlalu sering menambah Freon

            D.         Terdapat bunga es pada evaporator

            E.          Blower tidak bekerja

     13.   Untuk mendeteksi gangguan pada sistem penyejuk udara sanggup diketahui melalui beling duga. Indikasi – indikasi yang muncul pada beling duga ialah sebagai berikut, kecuali………

      A.         Kaca duga higienis mengambarkan muatan yang pas/tepat

      B.         Gelembung muncul tiba-tiba/sekali-sekali pada dikala dihidupkan merupakan tanda-tanda normal

      C.         Jumlah gelembung banyak ibarat busa  pada beling mengambarkan jumlah refrigerant sangat

      sedikit

      D.         Bila pada beling terdapat garis-garis oli berarti refrigerant didalam sistem sudah kosong

      E.Kaca duga higienis refrigerant didalam sistem kosong sehingga ruang penumpang akan

      terasa panas

         14.   Komponen pada system AC yang berfungsi untuk menampung refrigerant cair untuk sementara, yang untuk selanjutnya mengalirkan ke evaporator melalui expansion valve, sesuai dengan beban pendinginan yang dibutuhkan ialah ……….

              A.      Evaporator

              B.      Expansion valve

             C.      Receiver/dryer

             D.      Compresor

             E.       Condensor

          15.   Untuk menghindari berkurangnya dampak pendinginan yang disebabkan pembekuan air yang ada yang ada pada fin pada evaporator yang telalu hambar <0°C pada system AC maka dipasang peralatan aksesori …………

      A.      Anti Frosting Devices

      B.      Elemen pemanas

      C.      Pressure switch

      D.      Blower

      E.       Sirip-sirip

        16.   Untuk mengontrol tekanan pada sisi tekanan tinggi apabila pada sisi tekanan tinggi terjadi tekanan berlebih atau terlalu rendah, maka secara otomatis akan menyetop switch sehingga magnetic clutch menjadi off pada system AC maka dipasang peralatan tambahan………….

      A.      Anti Frosting Devices

      B.      Elemen pemanas

      C.      Pressure switch

      D.      Blower

      E.       Expansion valve

         17.   Dibawah ini merupakan jenis compressor system AC tipe rotary ialah ………..

      A.      Tipe crank

      B.      Tipe swash plate

      C.      Tipe Reciprocating

      D.      Tipe in line

      E.       Tipe Through Vane

        18.   Komponen pada system AC yang berfungsi memutus dan menghubungkan putaran kompresor dengan putaran mesin ialah …………

      A.      Kompresor

      B.      Kondensor

      C.      Katup ekspansi

      D.      Manometer

      E.       Kopling magnet

        19.   Diagnosa awal pada kerusakan system AC ialah ………..

      A.      Pemeriksaan tekanan pada kondensor

      B.      Pemeriksaan temperature pada receiver dryer

      C.      Pemeriksaan temperature pada evaporator

      D.      Pemeriksaan tekanan pada katup ekspansi

      E.       Pemeriksaan temperature pada katup ekspansi

        20.   Untuk mencegah mesin mati dikala system AC dinyalakan pada kendaraan maka dilengkapi dengan ………..

      A.      Thermostat

      B.      Idle up

      C.      Pompa akselerasi

      D.      Choke

      E.       Putaran stasioner

       21.   Alat yang berfungsi untuk mengosongkan dan mengisi refrigerant pada system AC dinamakan …

      A.      Pressure gauge

      B.      Manifold gauge

      C.      Receiver dryer

      D.      Sight glass

      E.       Kompresor

       22.   Untuk mengetahui penuh atau tidaknya Freon dikala diisi ialah sebagai berikut ………..

      A.      Dengan melihat pada beling pengontrol

      B.      Dengan melihat tekanan pada manometer

      C.      Mengisi sesuai dengan pendingin yang masuk kedalam system

      D.      Dengan menimbang tabung Freon

      E.       Jawaban A, B, dan C benar

      23.   Apabila pada evaporator terbentuk Kristal es, hal ini disebabkan kerusakan yang terjadi pada….

      A.      Thermostat

      B.      Kondensor

      C.      Kompresor

      D.      Blower

      E.       Fan

      24.   Setelah selesai proses pengosongan, tutup kedua katup dan tunggu kurang lebih 15 menit, hal ini dibutuhkan untuk ……………..

      A.      Agar system tetap dalam keadaan vacuum

      B.      Memeriksa   kebocoran dalam system

      C.      Memastikan system bekerja dengan baik

      D.      Praktis dalam memasukan refrigerant

      E.       Menjaga semoga system tetap bersih

      25.   Komponen system AC yang  berfungsi untuk menampung sementara Freon yang mengalir dan memisahkan kandungan air ialah …………….

     A.      Kompresor

     B.      Dryer

     C.      Evaporator

     D.      Kondensor

     E.       Katup ekspansi

      26.   Pernyataan yang tidak tepat wacana fungsi system AC (Air Conditioner) pada kendaraan adalah

      A.      Mengontrol temperature

      B.      Memurnikan temperature

      C.      Mengontrol kelembaban

      D.      Mengontrol sirkulasi udara

      E.       Memurnikan udara (Purification)

      27.   Jenis kompresor dimana sisi piston yang berfungsi hanya satu sisi saja dan pada kepala silindernya terdapat dua katup yaitu katup hisap dan katup penyalur adalah……..

      A.      Kompresor tipe Rotary

      B.      Kompresor tipe Crank

      C.      Kompresor tipe vane

      D.      Kompresor tipe swash plate

      E.       Kompresor tipe reciprocating

       28.   Kompresor system penyejuk udara yang terdiri dari sejumlah piston dengan interval 72° untuk kompresor 10 silinder dan interval 120° untuk kompresor 6 silinder ialah ……….

      A.      Rotary

      B.      Crank

      C.      Vane

      D.      Swash plate

      E.       Reciprocating

      29.   Untuk mengindra suhu semoga ruang penumpang tetap terjaga kelembabannya ialah fungsi dari

      A.      Pressure switch

      B.      Relay

      C.      Manometer

      D.      Pressure gauge

      E.       Thermostat

      30.   Oli kompresor yang digunakan untuk Refrigerant R 12 adalah……..

      A.      Pelumas mineral

      B.      Pelumas ester

      C.      Pelumas Castrol

      D.      Pelumas enduro

      E.       Gemuk



       31.   Alat yang digunakan untuk mengosongkan refrigerant dalam system rangkaian AC digunakan

       A.      Manometer

       B.      Vacuum pump

       C.      Kompresor

       D.      Manifold gauge

       E.       Gas leak detector

             32.   Pengendali susukan udara yang memakai tenaga listrik ialah ……….

A. Pengendali Vacuum

B. Saluran udara

C. Saklar thermostat

D. Pengendali otomatis

E. Saklar tekan ganda

33.  Penyimpangan (defleksi) sabuk penggagas kompresor ialah …………..

        A. 2 – 7 mm

        B. 5 – 9 mm

        C. 6 – 10 mm

        D. 4 – 8 mm

        E. 5 – 8 mm

34.  Alat yang digunakan untuk mengusut kebocoran gas refrigran dengan memakai nyala api yaitu ...

        A. Gas leak detector

        B. Electronik leak detector

        C. Manifold gauge

        D. Kaca duga

        E. Flame leak detector

35.  Apabila fuse terbakar, saklar rusak, sambungan kabel rusak, kumparan magnet kopling rusak, relay rusak dan saklar thermostat rusak hal ini akan menimbulkan gangguan pada system penyejuk udara …………

        A. Kopling magnet tidak bekerja

        B. Kompresor tidak bekerja

        C. Blower tidak bekerja

                D. Kipas listrik tidak bekerja

                E. Udara tidak dingin



36. Apabila terlalu sering menambah Freon hal ini diakibatkan oleh ………..

        A. Kompresor rusak

        B. Katup perluasan rusak

        C. Ada kebocoran terutama pada sambungan

        D. Kopling magnet tidak bekerja

        E. Relay rusak

37. Dibawah ini yang bukan merupakan gangguan udara tidak hambar pada system penyejuk udara ialah ………..

        A. Kelebihan refrigran

        B. Kondensor tersumbat kotoran

        C. Blower tidak bekerja dengan baik

        D. Evaporator tersumbat kotoran

        E. Katup perluasan rusak

38. Dibawah ini yang bukan peralatan untuk melaksanakan pembongkaran, penggantian komponen yang rusak dan pemasangan kembali magnetic clutch jenis swash plate dan trought vane adalah

        A. Traker kaki 3

        B. Tang buka dan tang tutup

        C. Kunci momen

        D. Feeler gauge

        E. Palu plastic

39.  Kondisi pendingin kadang hambar kadang tidak, hal ini memperlihatkan terjadi dilema pada system

        A. Terdapat udara didalam siklus

        B. Terdapat uap air dalam siklus

        C. Refrigerant tidak bersirkulasi

        D.Refrigerant kurang

        E. Refrigerant terlalu banyak

40. Pada pengisian refrigerant dalam bentuk cair, katup yang harus dibuka adalah……………..

        A. Kedua katup

        B. Katup isap saja

        C. Katup isap ½ katup tekan tinggi ½

        D. Tidak ada katup yang terbuka

        E. Katup tekanan tinggi saja

SOAL URAIAN

Jawablah pertanyaan dibawah ini dengan singkat dan terang !

       1.       Jelaskan dua fungsi utama yang harus dilakukan refrigerant pada system AC !

       2.       Sebutkan komponen – komponen system AC pada mobil!

       3.       Jelaskan komponen – komponen utama AC pada kendaraan beroda empat !

       4.       Sebutkan tiga aspek keselamatan kerja yang harus di perhatikan !

       5.       Sebutkan nama-nama dan kegunaan peralatan aksesori pada AC kendaraan beroda empat !

       6.       Jelaskan proses sirkulasi system pendingin AC pada kendaraan beroda empat !

       7.       Jelaskan fungsi manifold gauge !

       8.       Jelaskan cara pengisian refrigerant pada system AC kendaraan beroda empat !

       9.       Jelaskan cara investigasi test kebocoran pada system AC kendaraan beroda empat !

     10.   Jelaskan cara menguji kemampuan AC !



KUNCI JAWABAN PILIHAN GANDA

PILIHAN GANDA

          1.       A     11. D             21. B 31.   B

          2.       C     12. D             22. E 32.   D

          3.       D     13. E             23. D 33.   C

          4.       B     14. C             24. B 34.   A

          5.       A     15. A             25. B 35.   B

          6.       C     16. C             26. B 36.   C

          7.       E       17. E             27. E 37.   E

          8.       C     18. E             28. D 38.   E

          9.       E       19. D           29. E 39.   B

        10.   B           20. B           30. A 40.   E

KUNCI JAWABAN

 ESSAY URAIAN

       1.       Dua fungsi utama yang harus dilakukan oleh refrigerant :

a.  Penguapan (Evaporation)  yaitu perubahan wujud cair menjadi gas ini terjadi pada evaporator

b.   Pengembunan (condensation) yaitu perubahan wujud gas menjadi cair, ini terjadi pada kondesor.

     2.       Komponen – komponen system AC pada kendaraan beroda empat : Kompresor, kondensor, receiver dryer, expansion valve dan evaporator.

        3.       Fungsi komponen-komponen AC :

a.       Compresor berfungsi untuk memompakan refrigerant yang berbentuk gas semoga tekanannya meningkat sehingga juga akan menimbulkan temeraturnya meningkat.

b.      Condensor berfungsi untuk menyerap panas pada refrigerant yang telah dikmpresikan oleh kompresor dan mengubah refrigerant yang berbentuk gas menjadi cair (dingin).

c.       Receiver/dryer berfungsi untuk menampung refrigerant cair untuk sementara dan sebagai filter untuk menyaring uap air dan kotoran yang sanggup merugikan bagi siklus refrigerant.

d.      Expansion valve berfungsi mengabutkan refrigerant kedalam evaporator, semoga refrigerant cair sanggup segera bermetamorfosis gas.

e.      Evaporator berfungsi untuk menyerap panas dari udara yang melalui sirip-sirip pendigin evaporator, sehingga udara tersebut menjadi dingin.

     4.  Aspek keselamatan kerja : aspek keselamatan lingkungan, aspek keselamatan diri dan aspek keselamatan benda kerja

         5.     Peralatan aksesori yang terdapat pada rangkaian system AC kendaraan beroda empat dan fugsinya :

a.       Pressure switch berfungsi untuk mengontrol tekanan pada sisi tekanan tinggi.

b.      Alat pencegah pembekuan (anti frosting devices) berfungsi untuk menghindari berkurangnya dampak pendinginan yang disebabkan pembekuan air yang ada di fin pada evaporator yang terlalu hambar < 0°C.

c.       Stabilizer putaran mesin berfungsi untuk menstabilkan mesin melalui senseor pendeteksi RPM mesin sehingga mesin tidak mudak mati.

d.      Peralatan idle up berfungsi meningkatkan RPM mesin pada kondisi idle dan AC dalam keadaan hidup.

e.      Sistem pelindung tali penggagas kompresor berfungsi  melindungi tali penggagas kompresor pada dikala kompresor mengalami kemacetan.

f.        Sistem control kompresor dua tingkat (mode ekonomi) berfungsi menghemat tenaga mesin.

g.       Magnetic valve berfungsi untuk mengontrol temperature yang letaknya antara receiver dan expansion valve dan digunakan pada system pendingin tipe dual

      6.   Proses sirkulasi pendingin pada system AC kendaraan beroda empat pada hakekatnya merupakan suatu system dengan rangkaian tertutup. Diawali dengan pergerakan refrigerant oleh tekanan compressor dalam bentuk gas menuju ke condenser, di condenser ini refrigerant berubah wujud menjadi cair yang bergerak terus menuju receifer/dryer. Disini refrigerant ditampung dan disaring kemudian diteruskan ke menuju expansion valve yang berfingsi menyemprotkan ke evaporator. Dievaporator refrigerant dirubah lagi wujudnya menjadi gas semoga sanggup menyerap panas dari udara yang ditiupkan blower, kemudian gas  kembali menuju ke compressor.

         7.       Manifold gauge berfungsi sebagai pengukur dan terutama memilih kesalahan yang terjadi pada system pendinginan.

         8.       Cara mengisi refrigerant pada system AC kendaraan beroda empat ialah : Pengisian refrigerant, pemasangan manifold gauge, penggunaan pompa vacuum, pengisian awal (cair), pengisian lanjut (gas).

         9.       Prosedur investigasi kebocoran

a.       Untuk kebocoran yang cukup besar bias dilakukan memakai larutan air sabun

b.      Untuk kebocoran yang gres dirasakan kurang hambar sanggup memakai alat deteksi kebocoran halide torch atau kompor nyala api.

c.       Untuk kebocoran yang lebih kecil lagi sanggup memakai detector elektronik.

       10.   Uji kemampuan AC dilakukan dengan cara :

a.       Mengukur temperature pada kedua sisi wet dan dry bulb pada inlet dan outlet evaporator

b.      Menghitung kelembaban relative dengan memakai garfik 1

c.       Membaca perbedaan temperature antara inlet dan outlet dengan memakai grafik 2.

Untuk temen-temen guru yang lagi PPG, juga bisa memakai soal-soal diatas untuk latihan UKM-PPG, teman kami sekelas auto lulus..

Bagikan Artikel ini
